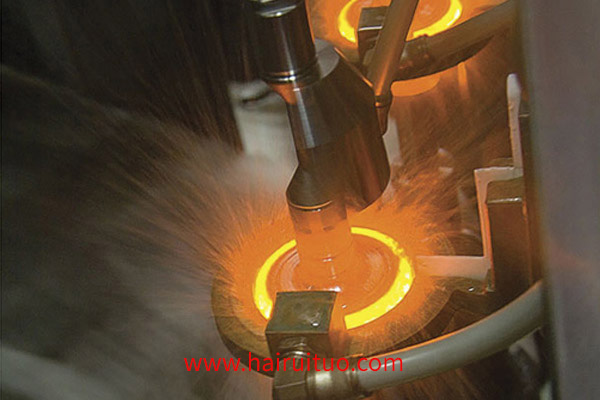

在加熱過(guò)程中，由于感應(yīng)電流的尖角效應(yīng)，導(dǎo)軌式淬火機(jī)床避免了工件球面上、下凹頭兩個(gè)面的尖角部分產(chǎn)生局部過(guò)熱和過(guò)燒。試驗(yàn)中，在工件球的上下兩個(gè)端面邊緣分別用仿形紫銅材料半環(huán)對(duì)工件球的尖角部進(jìn)行防護(hù)。

通過(guò)對(duì)典型工件T80鏟刀連接座凹球表面進(jìn)行高頻電源掃描，對(duì)其淬火性能進(jìn)行了測(cè)試：表面硬度(HRC)52.5,53.5,52.O,53.5，淬火硬化層深度2.5~3mm，硬化層組織結(jié)構(gòu)為淬火馬氏體5~6級(jí)，硬化層基本沿球面均勻分布。

通過(guò)對(duì)10個(gè)工藝試驗(yàn)樣品的檢驗(yàn)，驗(yàn)證了導(dǎo)軌淬火機(jī)床的檢驗(yàn)結(jié)果和穩(wěn)定性：其淬火裝置(簡(jiǎn)易)、工藝設(shè)備和淬火工藝均具有穩(wěn)定的可靠性和重復(fù)性。過(guò)程完善后，需要40s/件完成一次運(yùn)行周期，對(duì)小批量(10個(gè)樣品)進(jìn)行檢測(cè)，結(jié)果具有可靠的穩(wěn)定性。
