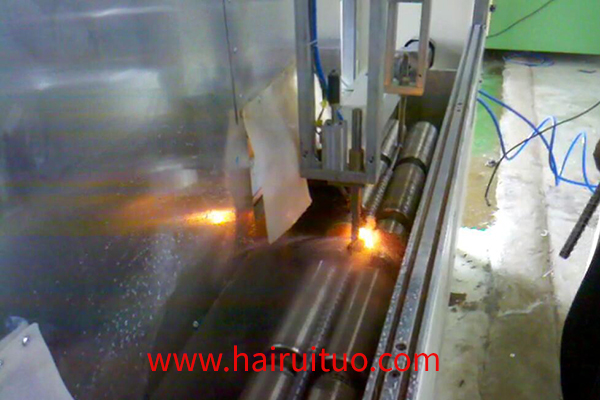

高頻淬火設(shè)備活塞桿感應(yīng)加熱調(diào)質(zhì)處理后的性能。

對(duì)42crmo鋼熱軋鋼活塞桿坯料和5650mm×800mm的坯料沿橫截面進(jìn)行硬度和金相組織分析，數(shù)據(jù)可得出以下兩個(gè)結(jié)果。

(1)高頻淬火設(shè)備感應(yīng)加熱調(diào)質(zhì)工藝對(duì)直徑50mm的鋼棒有效。由于從表面到中心20毫米(即直徑40毫米)，金相組織是分布均勻的小回火索氏體組織和少量鐵素體。這表明該地區(qū)的淬火組織基本上是小的板條馬氏體，殘留的奧氏體很少。更多的塊狀鐵素體出現(xiàn)在中心，表明淬火過(guò)程中冷卻速度太慢，不完全是馬氏體，產(chǎn)生一定數(shù)量的殘留奧氏體成塊狀鐵素體，導(dǎo)致硬度下降。但一般來(lái)說(shuō)，符合技術(shù)要求。

(2)適當(dāng)調(diào)整高頻淬火溫度和回火溫度，以獲得更好的強(qiáng)度和韌性。42CrMo鋼具有一定的潛力，通過(guò)降低高頻淬火和回火溫度，提高高頻淬火的冷卻速度，可以得到更好的結(jié)果。

綜上所述，高頻淬火設(shè)備采用感應(yīng)加熱調(diào)質(zhì)處理方法，對(duì)直徑小于60mm的鋼材具有相同的熱處理效果。
