在機械零部件裝配領域，內孔加熱熱配合工藝（如軸承座、齒輪箱內孔與軸類零件的過盈配合）對溫度控制、膨脹量精度要求極高。通過打樣測試采集基礎參數，可優化中高頻自動熱裝設備的工藝邏輯，確保大規模生產時的裝配效率與質量。以下是具體測試方案與參數采集要點：
核心目的：
- 確定不同材質、尺寸的內孔零件加熱至目標膨脹量時的溫度 - 時間 - 頻率對應關系；
- 驗證中高頻自動熱裝設備的溫度均勻性、膨脹量控制精度，為 PLC 程序編寫提供數據支撐。
適用場景：
- 汽車變速箱齒輪箱內孔（材質：鑄鐵 / 鋁合金，孔徑：φ50-φ200mm）；

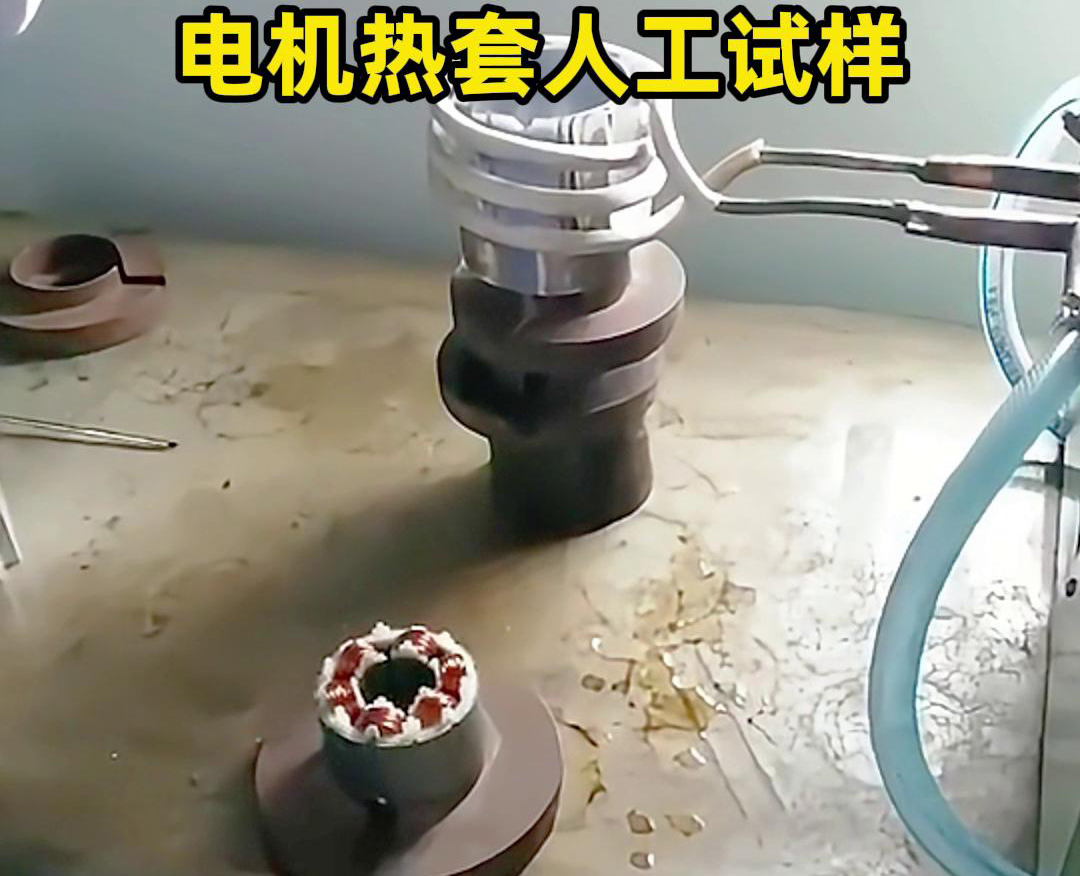

- 工業電機端蓋軸承室（材質：鑄鋼，孔徑：φ30-φ100mm）；
- 壓縮機缸體內孔（材質：不銹鋼，孔徑：φ20-φ80mm）。
| 設備 / 工具 | 功能說明 |
|---|
| 中高頻感應加熱設備 | 功率：20-100kW，頻率：1-400kHz 可調，支持紅外測溫閉環控制 |
| 激光測距儀 | 精度：±0.005mm，實時監測內孔直徑膨脹量 |
| 熱電偶溫度傳感器 | 精度：±1℃，采集內孔表面與中心溫度差值 |
| 數據采集系統 | 同步記錄溫度、頻率、功率、膨脹量數據，生成動態曲線 |
| 自動熱裝機械手臂 | 定位精度：±0.02mm，模擬實際裝配過程中的抓取、對位動作 |

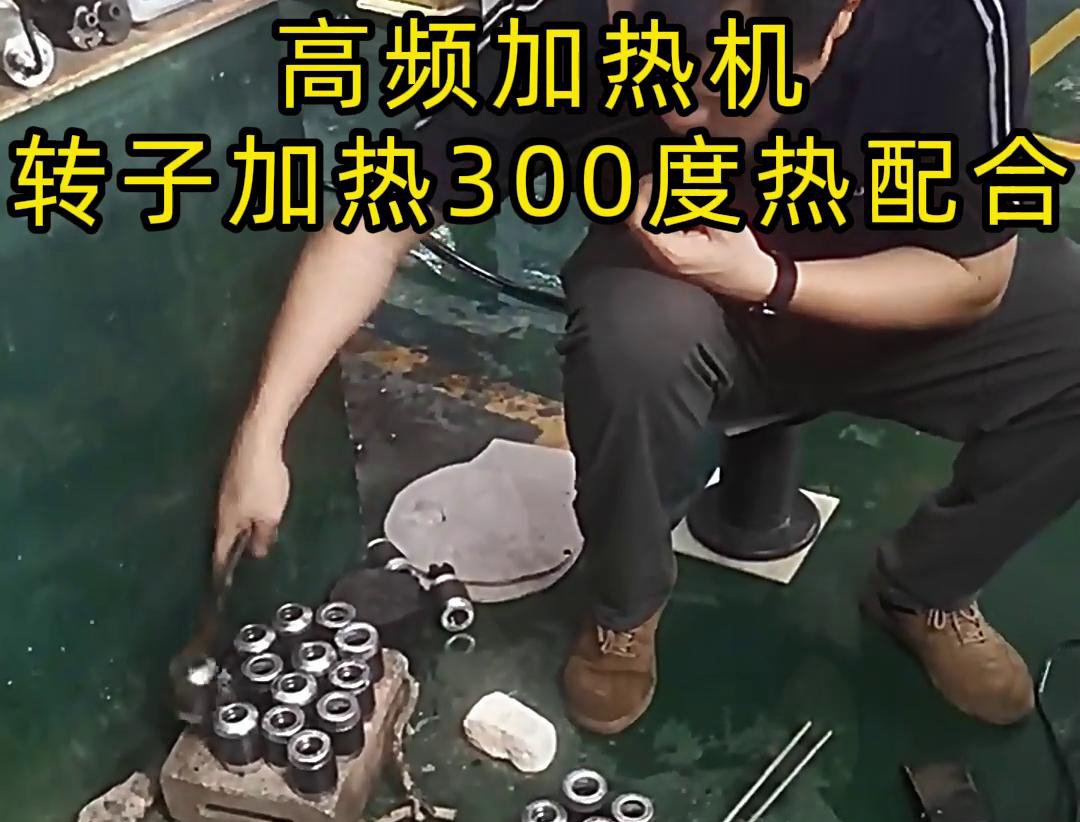

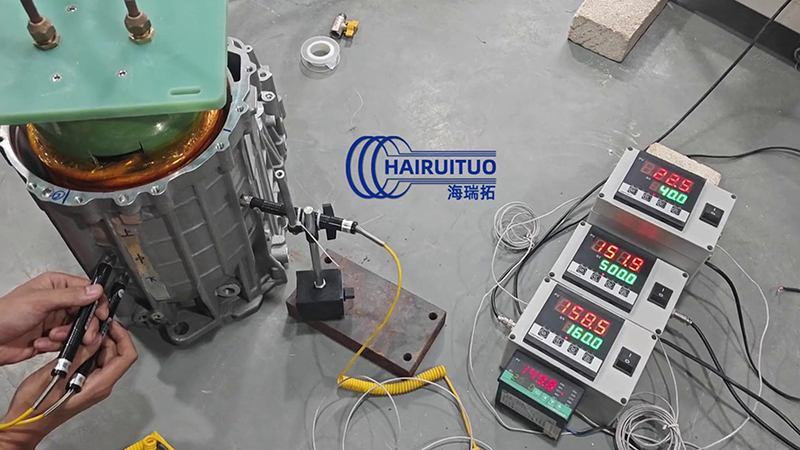

- 工件準備：
- 清洗內孔表面油脂、氧化皮，確保感應加熱效率；
- 標記測溫點（內孔軸向均勻分布 3-5 點，徑向分表面與中心位置）。
- 設備調試：
- 安裝定制化感應線圈（如環形線圈、分段式線圈），確保磁場均勻覆蓋內孔；
- 校準激光測距儀與熱電偶，確保數據同步性。
單因素變量測試：
| 測試維度 | 參數范圍 | 數據采集點 |
|---|
| 材質 | 鑄鐵、鋁合金、不銹鋼 | 不同材質的熱膨脹系數、最佳加熱頻率 |
| 孔徑尺寸 | φ30mm、φ80mm、φ150mm | 孔徑與感應線圈匹配度、加熱時間梯度 |
| 過盈量 | 0.03mm、0.08mm、0.15mm | 目標膨脹量對應的加熱溫度、保持時間 |
| 頻率 | 1kHz（工頻）、20kHz（中頻）、200kHz（高頻） | 頻率與加熱深度、表面溫度的關系 |
典型測試案例：
- 工件：鋁合金齒輪箱內孔（孔徑 φ100mm，壁厚 10mm，過盈量 0.05mm）；
- 加熱目標：內孔膨脹量 0.08mm（預留冷卻收縮量 0.03mm）；
- 測試步驟：
- 設定頻率 20kHz，功率 30kW，加熱時間 8 秒，記錄溫度曲線與膨脹量；
- 調整功率至 35kW，加熱時間 6 秒，對比兩種參數下的溫度均勻性（周向溫差≤3℃為合格）；
- 重復測試 5 次，計算膨脹量標準差（目標值：σ≤0.005mm）。
- 自動熱裝測試：
- 加熱完成后，機械手臂在 10 秒內將軸類零件（預冷至 5℃）裝入內孔；
- 記錄裝配力峰值（應≤500N，避免損傷配合面），檢測裝配后同軸度（≤0.02mm）。
- 冷卻后檢測：
- 測量?jī)?nèi)孔收縮后的實際過盈量（與設計值偏差≤±5%）；
- 進行氣密測試（如用于液壓部件，壓力 0.8MPa，泄漏量＜5ml/min）。
建立參數數據庫：
- 繪制 “材質 - 頻率 - 溫度 - 膨脹量” 四元關系圖表，示例如下：
| 材質 | 頻率 | 目標溫度（℃） | 加熱時間 | 實測膨脹量 |
|---|
| 鑄鐵 | 5kHz | 180 | 12 | 0.102 |
| 鋁合金 | 20kHz | 130 | 8 | 0.078 |
異常問題分析：
- 溫度不均：若周向溫差＞5℃，調整線圈繞制密度或增加導磁體聚焦磁場；
- 膨脹量不足：檢查過盈量計算是否遺漏冷卻收縮率（鋁合金冷卻收縮率約 0.0025/℃）；
- 裝配卡滯：優化機械手臂運動軌跡，確保軸向垂直度誤差＜0.01°。
工藝文件輸出：
- 制定《自動熱裝工藝參數表》，包含不同工件的加熱功率、頻率、時間、冷卻方式等；
- 編寫《設備操作指南》，明確參數調用邏輯與異常處理流程。
- 效率提升：通過參數優化，單工位熱裝周期可從傳統工藝的 20 分鐘縮短至 3-5 分鐘；
- 質量保障：溫度精度控制在 ±5℃以內，裝配不良率從 10% 降至 2% 以下；
- 成本降低：感應加熱能耗較烘箱降低 40%，且減少人工調試時間與物料損耗；
- 柔性生產：支持多品種工件快速換型（參數切換時間＜2 分鐘），適配小批量定制化需求。
通過系統性的打樣測試，中高頻自動熱裝設備可實現從 “經驗驅動” 到 “數據驅動” 的工藝升級。無論是標準化大批量生產，還是高精度定制化裝配，精準的基礎參數采集均是確保熱配合工藝可靠性的核心前提。建議在測試中結合有限元仿真（如 ANSYS 熱分析），進一步優化加熱路徑，實現工藝預驗證與風險預判。
|
