電機制造中中頻感應加熱設備的熱裝工藝實踐
在電機制造工廠的生產實踐中，電機外殼與定子的過盈配合精度直接影響電機的運行噪音、效率及使用壽命。傳統加熱方式存在加熱不均勻、能耗高、損傷工件等問題，而中頻感應加熱設備憑借 1-10KHz 的頻率特性，為電機外殼熱裝提供了高效可控的解決方案。某電機廠的應用數據顯示，采用該工藝后，電機外殼熱裝時間縮短至 3-5 分鐘 / 件，溫度均勻性控制在 ±10℃，工件無氧化損傷，裝配合格率達 99.6%。
中頻感應加熱的技術原理與設備組成
一、電磁感應加熱機制
中頻電流（1-10KHz）通過感應線圈時產生交變磁場，在電機外殼（材質多為鑄鐵或鋁合金）中形成渦流效應。根據趨膚效應公式 δ=503/√(f?μ?σ)，對于鑄鐵（σ=1.1×10?S/m），10KHz 時趨膚深度約 1.5mm，通過功率調節可使加熱層深度達 3-5mm，滿足電機外殼（壁厚 5-15mm）的透熱需求。這種加熱方式從工件內部產生熱量，熱效率達 75%-85%，較傳統電阻爐提高 30% 以上。
二、工廠級設備配置
模塊名稱 | 技術參數與功能特點 |
中頻電源 | 功率 50-150kW，頻率 1-10KHz 可調，IGBT 模塊 + PID 溫度閉環控制 |

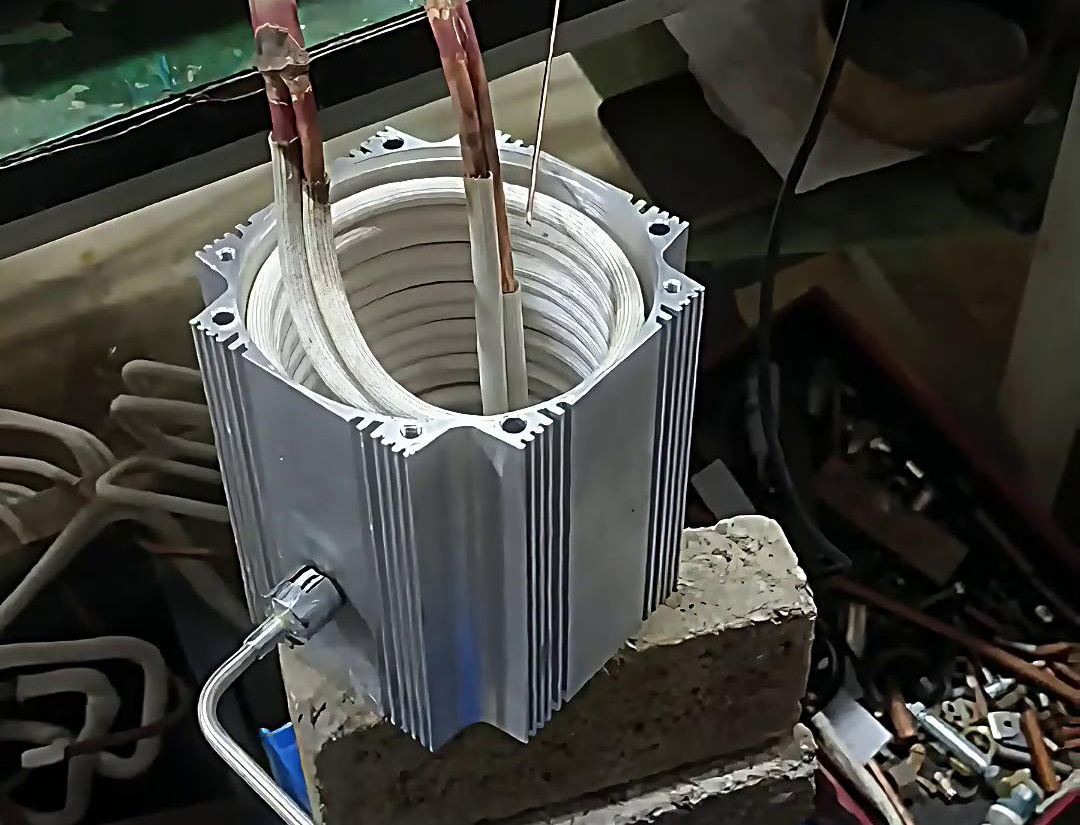

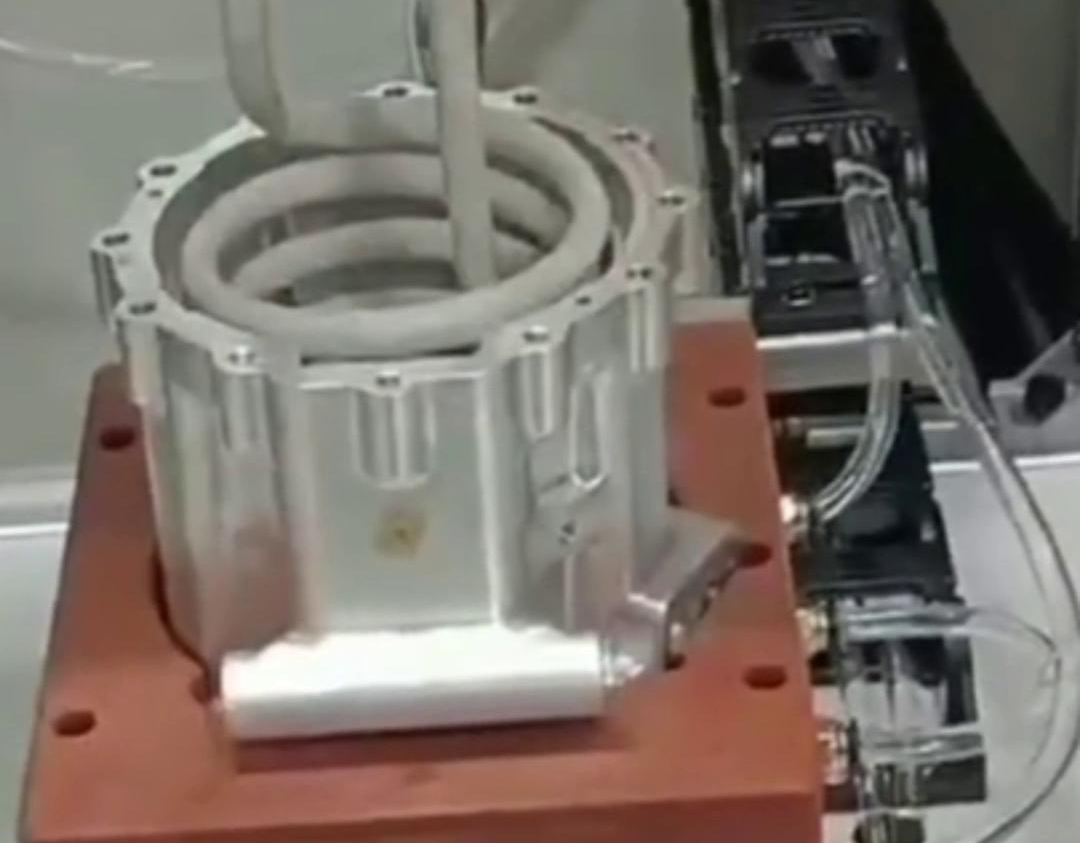

感應線圈 | 定制式開合結構，采用紫銅管繞制（截面 10×20mm），內通循環冷卻水 |
紅外測溫系統 | 雙光路測溫（波長 1.0μm），測溫范圍 200-600℃，響應時間≤100ms |
機械傳動系統 | 伺服電機驅動，工件旋轉速度 0-60rpm，定位精度 ±0.5mm |
冷卻系統 | 板式換熱器 + 水泵組合，進水壓力 0.3-0.4MPa，水溫控制 20-35℃ |
電機外殼熱裝的標準化工藝
一、預處理與工裝準備
- 工件檢查：電機外殼（Φ200-500mm）需經三坐標檢測，尺寸公差控制在 ±0.05mm，表面無油污、氧化皮；
- 工裝定位：采用可調式 V 型塊支撐，軸向定位塊確保外殼與線圈的同軸度誤差≤0.2mm，避免磁場偏移。
二、中頻加熱工藝參數（以 Φ300mm 鑄鐵外殼為例）
階段 | 功率設定 | 頻率選擇 | 加熱時間 | 目標溫度 | 工藝要點 |
預熱 | 60% 功率 | 5KHz | 120s | 200℃ | 消除表面應力，建立初始熱場 |
透熱 | 100% 功率 | 8KHz | 180s | 280±5℃ | 確保壁厚方向溫度均勻性≤±8℃ |
保溫 | 70% 功率 | 5KHz | 60s | 270℃ | 促進組織均勻化，降低熱應力 |
三、熱裝與冷卻流程
- 快速裝配：加熱完成后，通過桁架機器人抓取定子（預熱至 80℃），在 15 秒內完成過盈配合，過盈量控制在 0.08-0.12mm；
- 梯度冷卻：采用空冷 + 風冷組合，先自然冷卻至 200℃，再啟動風機（風速 8m/s）降至室溫，冷卻速率控制在 5-8℃/min，避免內應力集中。
關鍵技術控制點與質量保障
一、溫度均勻性控制方案
- 磁場優化：線圈采用 "兩端密繞中間疏繞" 結構，通過 Ansoft 仿真使外殼軸向溫度差≤15℃；
- 動態調節：建立溫度 - 功率映射模型 P (t)=K×(T_set-T_real)+P_base，K 值根據實時溫度梯度自動修正（范圍 0.8-1.2）。
二、無損傷加熱技術
- 氧化抑制：加熱過程中通入氮?dú)猓兌取?9.9%），氧含量≤50ppm，外殼表面氧化皮厚度≤0.01mm；
- 熱應力管理：采用 "階梯式升溫" 程序（每 100℃保溫 1 分鐘），實測外殼徑向變形量≤0.03mm，滿足電機裝配精度要求。
三、質量檢測標準
- 尺寸復檢：熱裝后外殼內徑漲量需符合設計要求（典型值 0.15-0.2mm），用內徑千分表檢測，誤差≤±0.01mm；
- 壓裝力測試：定子壓入力應在 1.2-1.8kN 范圍內（GB/T 18313-2001 標準），避免過盈不足或過盈過大；
- 跑合測試：電機空載運行 2 小時，軸承溫升≤30K，噪音≤65dB（A）。
工廠應用案例與效率對比
一、某新能源汽車電機廠數據
- 產能提升：單臺設備日處理量從傳統電阻爐的 80 件增至 240 件，設備投資回收期 9 個月；
- 能耗下降：0.8kWh / 件→0.5kWh / 件（節能 37.5%）；
- 人工成本：3 人 / 線→1 人 / 線，年節約成本 22 萬元；
- 質量突破：因熱裝不良導致的電機異響問題下降 92%，通過 IATF 16949 認證審核。
二、技術經濟性對比（Φ300mm 電機外殼）
指標 | 中頻感應加熱 | 傳統電阻爐 | 火焰加熱 |
加熱時間 | 3-5min | 15-20min | 8-12min |
溫度均勻性 | ±10℃ | ±30℃ | ±40℃ |
氧化皮厚度 | ≤0.01mm | 0.05-0.1mm | 0.1-0.2mm |
工件損傷率 | ≤0.4% | ≥5% | ≥8% |
設備維護與安全規范
一、預防性維護計劃
- 線圈水路流量（≥20L/min）與電導率（≤100μS/cm）；
- 紅外測溫儀校準（對比熱電偶，誤差≤±1℃）；
- 中頻電源 IGBT 模塊散熱片清潔（溫差≤15℃）；
- 傳動系統齒輪潤滑（高溫鋰基脂，NLGI 2 級）。
二、安全生產措施
- 電磁輻射控制：設備周邊 1m 處磁場強度≤2V/m（GB 8702-2014）；
- 高溫防護：加熱區域設置隔熱屏（表面溫度≤50℃），急停按鈕響應時間≤0.5s；
- 電氣安全：接地電阻≤4Ω，配備漏電保護（動作電流≤30mA）。
工藝優化方向與工廠實踐
一、智能化升級
- 數字孿生應用：建立電機外殼加熱數字模型，預測溫度場分布（誤差≤±5℃），自動生成最優加熱曲線；
- 自適應控制：通過視覺識別外殼壁厚變化，實時調整功率參數，已在 Φ200-500mm 范圍實現無人化生產。
二、綠色制造實踐
- 余熱回收：開發冷卻水熱能利用系統，將加熱過程中產生的熱量用于工件預熱，年節約能耗約 15 萬 kWh；
- 工藝優化：采用 "低溫?zé)嵫b" 技術（目標溫度 250℃），配合新型潤滑劑，使過盈量減少 20%，進一步降低熱應力。
某電機制造工廠的實踐表明，中頻感應加熱技術通過精確的溫度控制和高效的能量利用，實現了電機外殼熱裝工藝的升級。該工藝不僅解決了過盈配合中的精度問題，還為工廠帶來了顯著的效率提升和成本節約，成為電機制造中成熟的技術方案。
|
